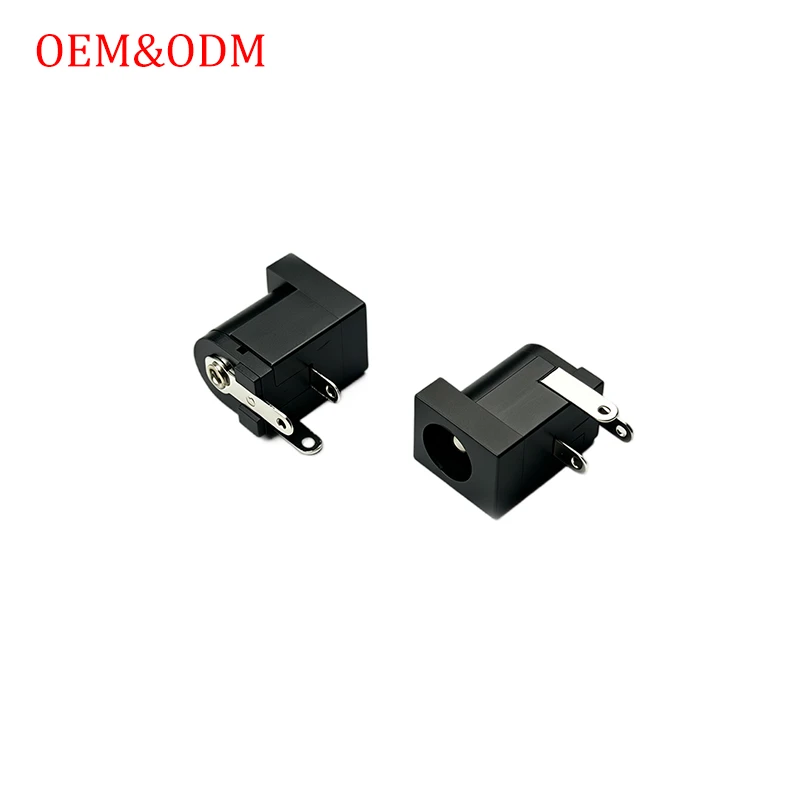

Pravoúhlý DIP5,5x2,5mm DC-115-250

Hlavním rozdílem DC-115-250 je jeho vnitřní průměr kolíku 2,5 mm. Tato větší velikost kolíku nabízí větší kontaktní plochu s protilehlým konektorem, což může zajistit stabilnější elektrické spojení v aplikacích vystavených vibracím nebo tam, kde se očekává vyšší proudové zatížení. Pravoúhlá montážní orientace umístí konektor vodorovně na PCB, což z něj činí praktickou volbu pro nízkoprofilová zařízení, jako jsou napájecí adaptéry, routery a síťová zařízení. Produkt podporuje pájení vlnou pro integraci do automatizovaných montážních procesů.

Při konstrukci tohoto napájecího konektoru jsou použity fosforbronzové koncovky a mosazné tělo H65. Fosforový bronz nabízí dobré pružinové vlastnosti a odolnost proti únavě, což zajišťuje spolehlivý kontaktní tlak během opakovaných cyklů vkládání. Mosazný substrát H65 poskytuje mechanickou pevnost potřebnou k podpoře strukturální integrity konektoru během používání. Stříbrné nebo zlacení pájecích kolíků slouží k minimalizaci přechodového odporu a poskytuje ochranu proti oxidaci, což přispívá ke konzistentnímu elektrickému výkonu v běžných i náročných provozních podmínkách.

Výroba je podporována integrovaným výrobním řetězcem zahrnujícím vývoj forem, vstřikování, lisování, automatizovanou montáž a kontrolu kvality. Továrna provozuje 25 automatických nýtovacích strojů s denní výstupní kapacitou 7 milionů kusů. Kontrola kvality probíhá po celém procesu: vstupní kontrola materiálu, -kontroly na výrobní lince,-vzorkování polotovarů, 100% finální vizuální a elektrická kontrola a před-konečná kontrola před odesláním. Laboratoř kvality je vybavena testovacími přístroji včetně klíčových testerů životnosti, analyzátorů zátěžových křivek, komor solné mlhy a systémů pro měření zraku.

Obchodní podmínky a přizpůsobení



DC-115-250 má standardní MOQ 10 000 kusů s dodací lhůtou přibližně 15 dní. Aktualizace fotografií nebo videa mohou být poskytovány během výroby, kontroly nebo balení. U vlastních úprav může inženýrský tým vyhodnotit požadavky na základě 2D nebo 3D výkresů se vzorovou časovou osou vývoje až 30 dní. Balení splňuje exportní standardy s vnitřními sáčky a ochranou kartonu a podporuje obchodní podmínky EXW a FOB s platebním plánem 30/70.
