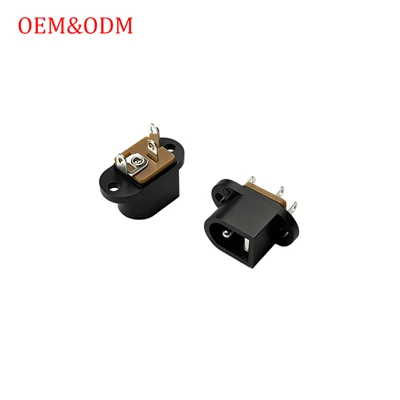

Vertikální DIP 5,5x2,1mm DC-134-200

Vertikální design DC-134-200 umožňuje jeho instalaci kolmo k povrchu PCB, což je užitečné zejména v aplikacích, kde je plocha desky omezená a rozmístění součástí je těsné. Tato orientace se běžně vyskytuje u směrovačů, set-top boxů, přepínačů a domácích spotřebičů, kde je prioritou efektivní využití místa na desce. Svislá konstrukce také zjednodušuje montážní a kontrolní procesy. Produkt podporuje pájení vlnou, což umožňuje bezproblémovou integraci do automatizovaných výrobních linek.

Tento model je vyroben z fosforových bronzových vývodů a mosazného substrátu H65. Fosforový bronz nabízí dobré pružinové vlastnosti a udržuje spolehlivý kontaktní tlak s protilehlou zátkou během opakovaných cyklů vkládání a vytahování. Mosazné tělo H65 poskytuje mechanickou stabilitu a podporuje jmenovitý proud 3A. Stříbrné nebo zlaté pokovení pájecích kolíků slouží k minimalizaci přechodového odporu a poskytuje ochranu proti oxidaci, což pomáhá udržovat konzistentní elektrický výkon v různých provozních prostředích.

Výroba DC-134-200 se řídí integrovaným výrobním řetězcem, který zahrnuje vývoj forem, vstřikování, lisování, automatizovanou montáž a kontrolu kvality. Továrna provozuje 25 automatických nýtovacích strojů s denní výstupní kapacitou 7 milionů kusů. Kontrola kvality je implementována ve všech fázích: vstupní kontrola materiálu, rutinní kontroly linky, vzorkování polotovarů, 100% finální vizuální a elektrické testování a výstupní kontrola před odesláním. Laboratoř kvality je vybavena klíčovými testery životnosti, analyzátory zátěžových křivek, solnými komorami a systémy měření zraku.

Objednávání a zákaznická technická podpora



DC-134-200 má standardní MOQ 10 000 kusů s dodací lhůtou přibližně 15 dní. Aktualizace fotografií nebo videa mohou být poskytnuty během výroby, kontroly nebo balení na žádost zákazníka. U vlastních úprav může technický tým vyhodnotit změny na základě 2D nebo 3D technických výkresů se vzorovým vývojovým cyklem až 30 dnů. Produkt je zabalen pro export s vnitřními sáčky a kartonovou ochranou a podporuje obchodní podmínky EXW a FOB s platební strukturou 30/70.
